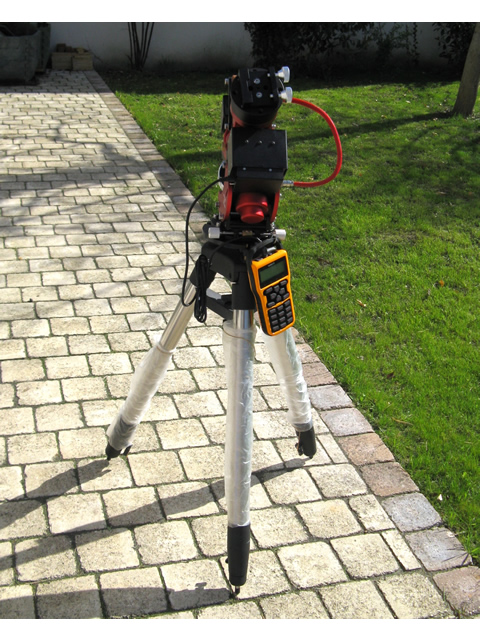

Monture Rainbow MC200GE
[RAINBOW-MC200GE]
4800,53€

Description

Cette version Haute Précision de la monture iOptron iEQ45 V2 Standard est équipée d'une vis tangente de grande précision installée sur l'axe d'Ascension Droite et permet de réduire fortement l'erreur périodique de la monture. Voir le résultat obtenu ici :  Kit amélioration EP pour monture iEQ45.

Exclusivité M42 Optic !

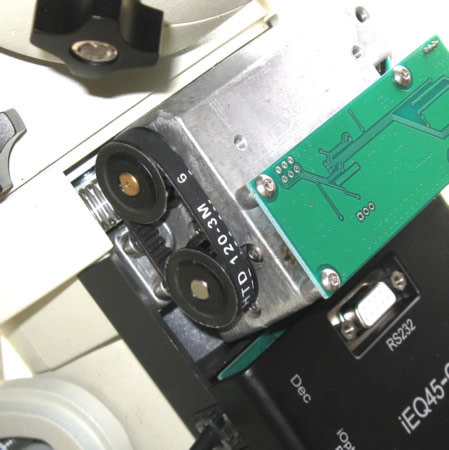

Courroie de transmission entre le bloc moteur et la vis sans fin (supprime une grande partie des erreurs périodiques hautes fréquences)

- Système à ressort de rappel permettant une pression constante de la vis sans fin sur la roue dentée en compensant la dilatation thermique des matériaux avec l'élimination du "backlash" (jeu entre les engrenages) et rend la courbe d'erreur périodique très proche d'une sinusoïde : ce qui permet à la fonction PEC d'être très performante.

- Base temps à quartz avec compensation thermique : en été comme en hiver, il n'y a pas de dérive de la vitesse de suivi dû à la différence de température ambiante.

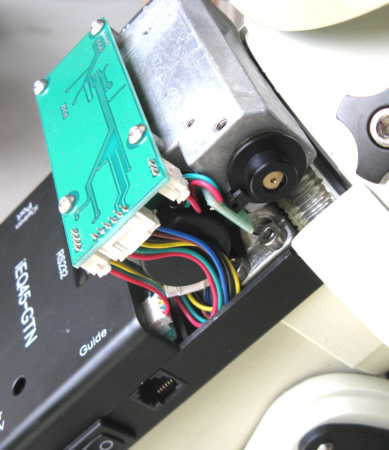

- Les codeurs optiques utilisés sur cette monture ont une résolution de 0,09 seconde d'arc, ce qui augmente fortement la qualité du suivi ou lors d'un pointage Goto.

- Contrairement aux montures équatoriales actuelles (avec une seule molette de serrage), le couplage axe de rotation et roue dentée est réalisé par 4 molettes à 90°, ce qui évite toute contrainte sur l'axe de rotation et améliore la coaxialité des différents éléments en rotation.

Pour l'astrophotographie longue pose, la monture iEQ45 est équipée d'un port de guidage de type ST4.

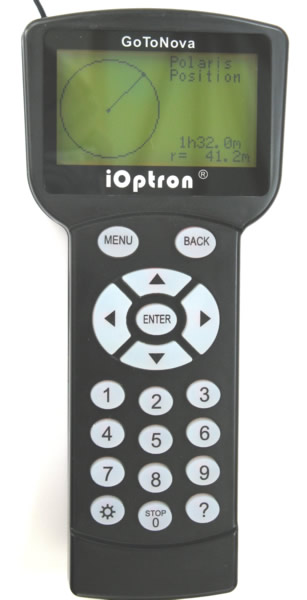

La raquette Gotonova #8406 propose plusieurs fonctions utiles telles que

- Activation/désactivation la fonction de retournement de la monture lors du passage au  méridien.

- Choix précis de la vitesse d'autoguidage (entre 1 et 100% de la vitesse sidérale).

- Mode parking (tube optique pointant le Pôle Nord Céleste) ou position spéciale définie par l'utilisateur et mémorisée pour une utilisation ultérieure.



La mise en station devient un jeu d'enfant :

- Le module GPS à 32 canaux intégré à l'électronique de la monture, met à jour les informations nécessaires à la mise en station (coordonnées géographiques, date et heure locale)

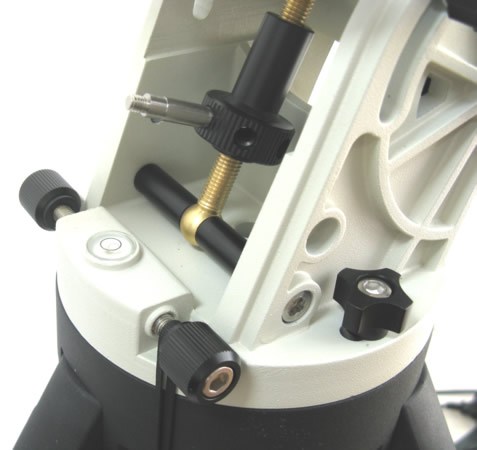

- Un niveau à bulle permet de positionner la monture parfaitement à l'horizontale.

- Les molettes sur l'azimut et l'altitude permettent de régler finement la monture et de réduire au maximum l'écart par rapport au Pôle Nord Céleste

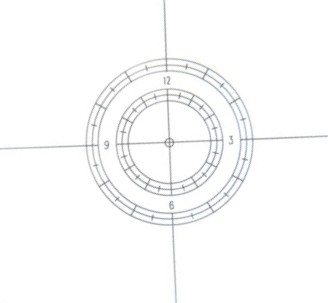

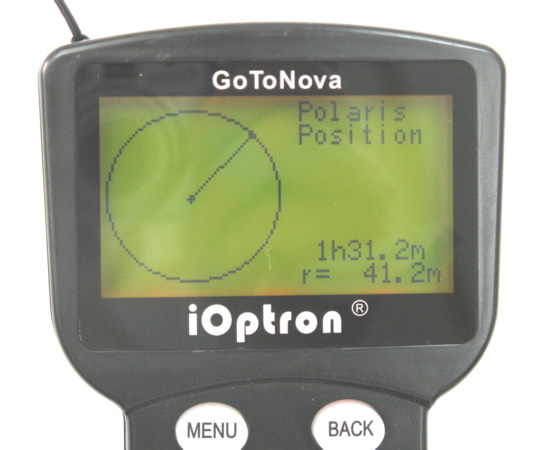

- Le viseur polaire éclairé permet d'ajuster la position de l'étoile polaire (la raquette de commande Gotonova fournie sur son écran graphique, la position exacte de l'étoile polaire)

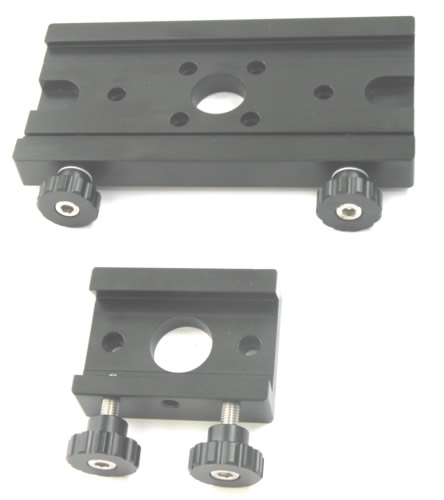

Pour une parfaite compatibilité avec la majorité des tubes optiques du marché, 2 platines sont livrées en standard (Vixen et Losmandy).


Le dimensionnement des axes de rotation AD et DEC permet d'obtenir un rapport charge/poids supérieur à 1,7 : très intéressant pour un usage nomade. L'ensemble Monture + trépied pèse environ 20kg.

La faible consommation électrique de la motorisation ( 0.2A en suivi et 1A en pointage sous 12V) permet d'envisager une utilisation en nomade avec alimentation par batterie.

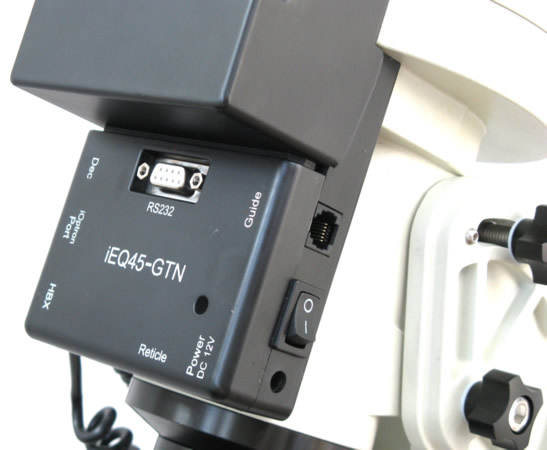

La liaison de la monture avec un ordinateur PC se fait grâce une interface série type RS232C ou USB. Le dialogue se fait via les protocoles LX200 ou ASCOM (choix  possible des plugins Ioptron, LX200 et Astrophysics GTO)

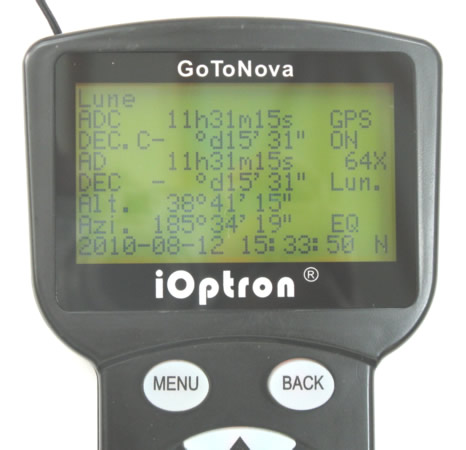

 Ecran d'information principal

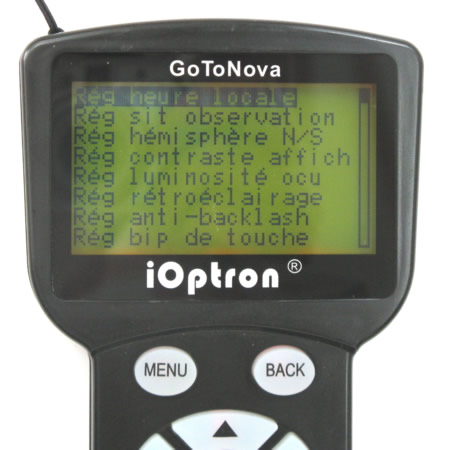

Menu de réglage.

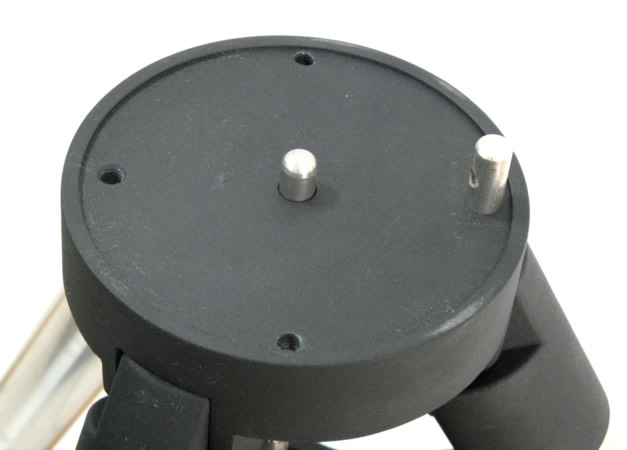

Embase trépied avec pivot au centre et ergot pour une mise en station simple.




Caractéristiques de la monture équatoriale

Charge utile : 20kg
Résolution codeurs optiques : 0,09 secondes d'arc
Trépied : section 50mm en acier inoxydable ( 7,5 kg )
GPS : GPS intégré / 32 canaux
Poids de la monture : 11,4 kg
Charge utile / Poids monture : 1,75
Roue dentée Ascension Droite : 216 dents ( avec pression constante de la vis sans fin ) ø130mm
Roue dentée Déclinaison : 192 dents ( avec pression constante de la vis sans fin ) Ø115mm
Réglage de la latitude : 5 ~ 70 °
Plage de réglage Azimut : ± 6 °
Diamètre barre de contrepoids : Ø28mm
Contrepoids : 2 x 5 kg
Viseur polaire : Oui (avec un éclairage sur fond noir )
Diamètre axe AD : Ø50mm
Platine attache :  Queues d'aronde type Vixen 90mm type Losmandy 200mm
Consommation : 0.2A (suivi) , 1A ( Goto )
Alimentation : 12V DC (11 ~ 15V ) , 2Amp
Transmission : Courroie synchrone (entre moteur et vis sans fin)
Indicateur de niveau de : Niveau à bulle
Entraînement : Servo-moteurs haute précision




Cet article a été ajouté le dimanche 14 avril, 2013.
