Solution d'autoguidage - Capteur CMOS 1.3Mp Monochrome.
Description :
Cette caméra est équipée d'un capteur CMOS monochrome Micron Tech. MT9001 de 1.3Mpixels (matrice de 1280 x1024 points actifs).
Deux taraudages devant le capteur sont disponibles :
- M28.5mm (format des filtres pour oculaire en 31.75mm)
- M42 / 0.75mm (ce standard permet d'installer différents type d'adaptateurs, tels M42 vers coulant 31.75 ou 50.8mm, objectifs photographiques via une bague de liaison, etc.).
Les pilotes logiciels fournis sont compatibles uniquement avec les plates-formes Microsoft Windows.
Un pack logiciel est livré avec la caméra :
- Les pilotes logiciels pour AstroArt, MaximDL, CCDSoft, ainsi que le plugin pour la plateforme ASCOM (ce qui permet d'utiliser tout logiciel supportant ce standard, tel que Prism V7 ou autre à venir).
- QGVideo pour l'imagerie planétaire/lunaire. Les séquences d'acquisition vidéos peuvent être sauvegardées en AVI ou en SER directement utilisable avec le logiciel de traitement d'image Registax V4 (ce dernier format divise le poids des fichiers de 2/3 par rapport à une séquence AVI).
- Guidemaster et PhdGuiding pour l'autoguidage
|

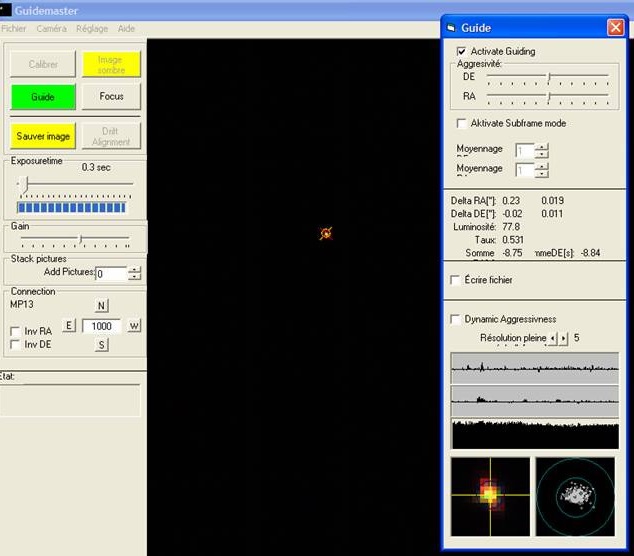

Exemple d'autoguidage par Guidemaster avec pilotage direct de la monture EQ6 Pro Goto via le port d'autoguidage RJ12 (compatible ST4).
|
|
Magnitude 8 atteinte avec un SC 200/FD10 pour une pose de 0,75s.
La sensibilité de cette caméra permet "d'accrocher" une étoile guide de faible magnitude pour l'autoguidage.
|
|

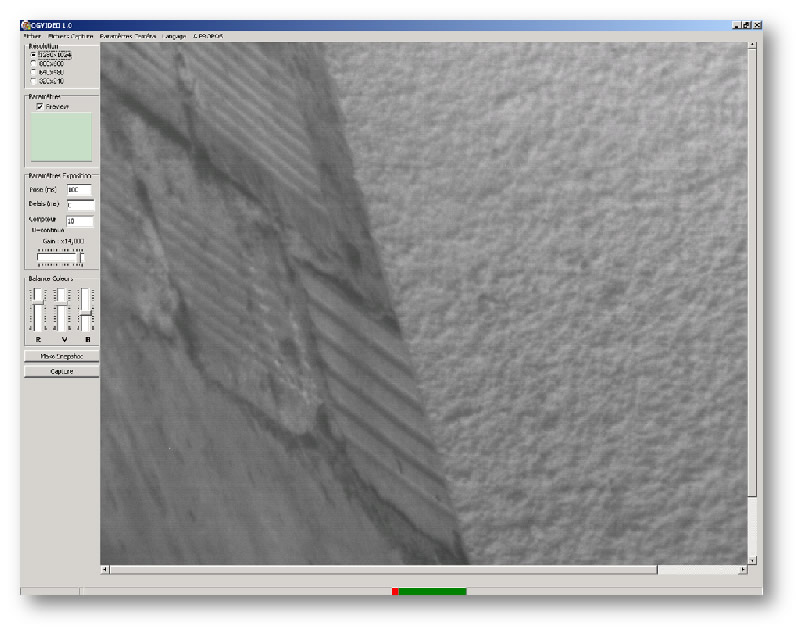

Exemple de capture de séquence vidéo au format AVI avec possibilité de fenêtrage. |

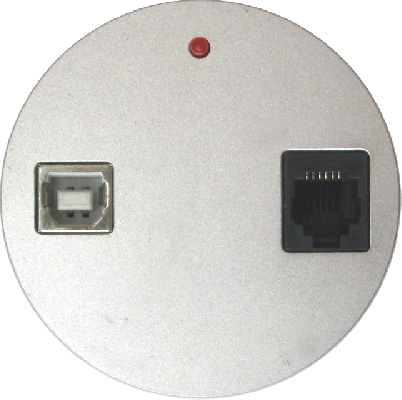

Cette caméra possède un port d'autoguidage compatible SBig ST4*.
*Marque déposée.
|

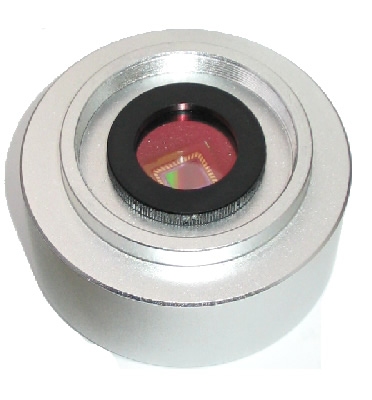

Possibilité de visser un filtre (en 31.75mm) |
|
|

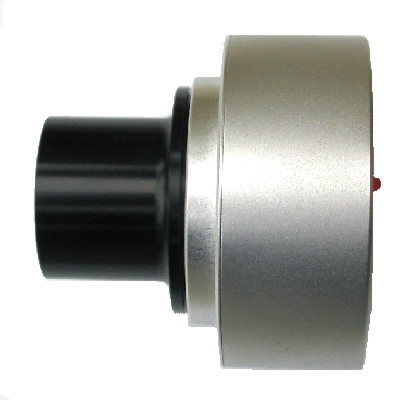

Installation de l'adaptateur M42/0.75mm - Coulant 31.75mm |
|
Livré avec :
- Adaptateur photo M42 / 0.75mm mâle - Coulant 31.75mm.
- Câble USB2 pour connexion PC.
- Câble de connexion Autoguidage RJ12 (ST4)
- Pilotes et logiciels QGvideo (acquisition image/séquence avi) & Guidemaster (Autoguidage) inclus (plate-forme Windows)
En option :
- Adaptateur photo M42 / 0.75mm mâle - Coulant 50.80mm.
Rendement quantique du capteur
Comparaison de la sensibilité suivant gain et mode affichage (temps de pose identique pour les 3 images).
|

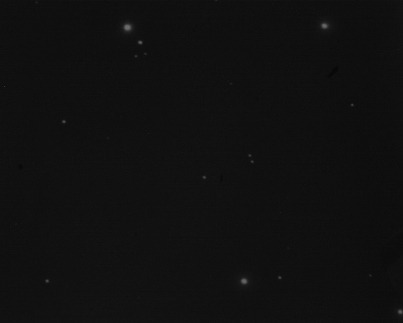

Pleine résolution / Gain à 110 (Logiciel Guidemaster)
|
|
Binning 2x2 / Gain à 110 (Logiciel Guidemaster)
|
|
Pleine résolution / Gain maximum à 255 (Logiciel Guidemaster)
|
Caractéristiques :
- Capteur Micron MT9M001 CMOS 1/2"
-
Matrice de 1280*1024
-
Dimension d'un pixel : 5.2µm x 5.2µm
-
Rendement quantique : QE=56%
-
Convertisseur analogique/numérique : 10 bits.
-
Interface USB2.0
-
Vitesse d'affichage en mode "live" : 12 i/s
-
Vitesse (jusqu'à 30 i/s) et format d'acquisition réglables
-
Format image RAW sans compression
-
Binning 2x2
-
Temps d'exposition réglable entre 1/1000s à l'infini
-
Interface Autoguidage incluse (6PIN RJ-12)
-
Poids : 150g.
Spécifications techniques du capteur ici : MT9M001
Galerie images.
|
Mars, le 29 octobre 2007
245 images empilées - C8 F/D 40
|
|
Mars, le 29 novembre 2007
1200 images empilées - T400
|
|
Janssen pleine résolution (1280x1024) réduite 65% - C8 à F/D 35
|
|
C8 à FD20 |
|

C8 à FD20 |
|
C8 à FD20 |
|
Essais en imagerie longue pose, proche banlieue Anvers (Tom V. / Belgique)
Gain à 100% sur lunette ED 102mm + filtre anti-pollution + réducteur de focale (440mm)
Double amas de Persée / Empilement de 72 poses de 10s
M31 Galaxie d'Andromède / Empilement de 60 poses de 10s |
|
